SB-IOT-SHS物聯網智能家居系統集成與運維平臺
一、產品概述
產品根據1+X《物聯網智能家居系統集成和應用》證書初級、中級、高級職業技能課程為導向，整合物聯網智能家居定制化產品設計、系統架構設計、物聯網操作系統安裝、定制化產品設備安裝、集成、調試、故障檢測排除和系統優化、物聯網智能家居系統集成、人工智能應用開發等技能點，搭配初級、中級、高級不同等級教材資料內容，實現以下技能要求：
【物聯網智能家居系統集成和應用】（初級）：主要職責是根據客戶需求，完成物聯網智能家居系統構建、安裝、集成、調試、故障檢測和維護等作業。
【物聯網智能家居系統集成和應用】（中級）：主要職責是根據客戶需求，完成開放云平臺物聯網智能家居定制化產品設計方案、系統集成方案，云設備安裝、集成、調試、故障檢測及排除，實現在云平臺Web端、APP端、云平臺系統集成及服務應用。
【物聯網智能家居系統集成和應用】（高級）：主要職責是根據物聯網應用行業需求，完成物聯網智能家居定制化產品設計、系統架構設計、物聯網操作系統安裝、定制化產品設備安裝、集成、調試、故障檢測排除和系統優化，實現物聯網智能家居系統集成、人工智能應用開發。
從而讓學生以豐富的知識技能通過職業技能等級證書考核，推進"1"和"X"的有機銜接，提升職業教育質量和學生就業能力，同時在教材開發、培訓實施上充分考慮到模塊化、單元化及學分設計，為培訓學分化打下基礎，在實施培訓過程中，可以因地制宜通過學分銀行開展書證融通、課程置換及其它相關證書互認等工作。

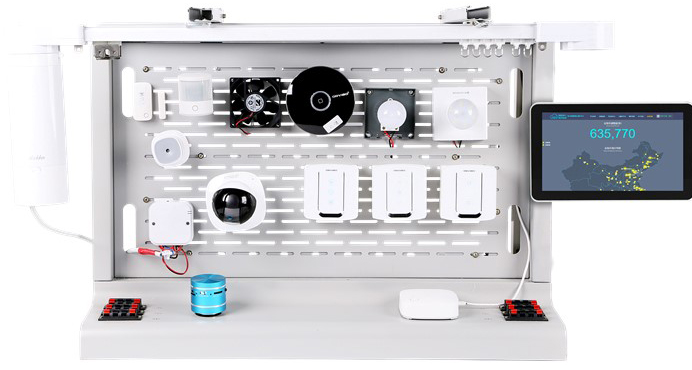

參考圖片
二、產品特性
1、人性化
"人"作為對象的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全的原則，滿足管理這一特定使用功能。
2、實用性
產品選用的系統和產品都采用行業目前的主流技術，并滿足近期使用和遠期發展的需要。在多種實現途經中，選擇最經濟可行的途經。實訓室的配置的實驗設備能夠滿足學校的實驗教學和開發需求。針對學校人才培養特點，由淺入深介紹物聯網教學和知識體系，并通過專業實訓室的動手實踐，達到在物聯網智能家居開發應用方面，具備很強動手實踐能力的專業人才培養目標。
3、創新性及示范性
根據物聯網感知層、網絡層、應用層體系架構，建設專業實訓室，是學校在物聯網教學方面的創新和探索，為兄弟院校物聯網智能家居方向?qū)I(yè)教學提供示范性作用。
4、安全可靠性
系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。
5、易操作性
系統及其功能的配置以能給用戶提供舒適、安全、方便、快捷為標準，操作應簡便易學，而絕不能因"智能"而給用戶帶來操作不便，甚至煩惱。
三、產品功能
|
系統名稱 |
設備名稱 |
功能 |
|
行業實訓系統：智能中控子系統 |
智能網關 |
能連接ZigBee或藍牙子設備，并和云端服務器做數據交互，支持子設備智能聯動等功能。 |
|
智能音箱 |
支持語音識別，實現對其他設備的控制等功能。 |
|
|
智能開關 |
能通過無線模塊接收指令，完成對機械開關的控制等功能。 |
|
|
無線開關 |
能實現對設備的聯動，支持動作的自定義等功能。 |
|
|
移動終端設備 |
能安裝系統軟件，實現對設備的聯動。 |
|
|
行業實訓系統：電器影音子系統 |
智能燈組 |
能支持智能控制，實現智能聯動等功能。 |
|
智能插座 |
能支持智能控制，電量統計，實現智能聯動等功能。 |
|
|
家用電器 |
支持紅外控制功能的電器。 |
|
|
電器伴侶 |
支持無線、紅外功能。 |
|
|
行業實訓系統：安防安全子系統 |
智能門鎖 |
支持指紋、密碼等多種方式開鎖，能支持智能控制，實現智能聯動等功能。 |
|
門窗磁感應器 |
門窗開合監測，支持智能聯動等功能。 |
|
|
攝像頭 |
支持移動偵測、360度視角、云存儲、智能聯動等功能。 |
|
|
天然氣報警器 |
支持天然氣監測、報警推送、智能聯動等功能。 |
|
|
行業實訓系統：環境監控子系統 |
人體運動傳感器 |
支持紅外傳感，實現智能聯動等功能。 |
|
溫濕度傳感器 |
支持溫濕度監測，實現智能聯動等功能。 |
|
|
窗簾電機 |
能支持智能控制，實現智能聯動等功能。 |
|
|
行業實訓系統：健康醫療子系統 |
健康監控 |
支持身體健康報警，支持智能聯動等功能。 |
|
行業創新實訓系統 |
物聯網開發套件
|
支持接入主流物聯網開放云平臺，包括智能家居主流通信協議模塊、智能家居典型傳感器和執行器模塊。 |
|
物聯網安裝調試裝置 |
物聯網安裝調試裝置 |
滿足以上子系統的供電、安裝、調試、運維等功能 |
四、設備配置
|
序號 |
名稱 |
規格型號 |
|
1 |
智能網關 |
額定電壓
220V ~ |
|
2 |
路由器 |
僅支持2.4g，不能選用5G，2.4g&5G二合一路由器。 |
|
3 |
智能語音面板 |
額定電壓
220V ~ |
|
4 |
單鍵智能開關 |
額定電壓
220V ~ |
|
5 |
照明燈泡 |
功率(W)：5W |
|
6 |
燈座 |
燈口：E27 功率(W)： 3-8W |
|
7 |
單鍵無線開關 |
尺寸：86×86×15mm |
|
8 |
移動操作端 |
產品凈重：≤0.56kg。 |
|
9 |
智能燈組 |
額定電壓
220VAC |
|
10 |
燈座 |
型號：86型明裝E27燈座 |
|
11 |
智能插座 |
額定電壓
250V ~ |
|
12 |
紅外遙控器 |
電壓:24vDC,靜態功耗：≤0.5W |
|
13 |
紅外控制終端 |
外形尺寸：150*150*18 |
|
14 |
智能門鎖 |
供電
DC 6V（干電池） |
|
15 |
門窗磁傳感器 |
通訊方式
ZigBee |
|
16 |
智能攝像頭 |
額定電壓
220V ~ |
|
17 |
天然氣報警器 |
通訊方式
ZigBee |
|
18 |
12V直流電機控制模塊 |
額定電壓
220V ~ |
|
19 |
機械手閥門控制器 |
機械手（電動閥門控制器直閥） |
|
20 |
一字閥 |
內螺紋球閥 |
|
21 |
無線緊急按鈕 |
供電：電池CR2032(NJ) |
|
22 |
人體運動傳感器 |
通訊方式
ZigBee |
|
23 |
溫濕度傳感器 |
通訊方式
ZigBee |
|
24 |
智能窗簾電機 |
額定電壓
220V ~ |
|
25 |
開合簾電機導軌 |
材質：標號6063鋁合金 |
|
26 |
物聯網開發套件 |
MCU：STM32L4X低功耗、Cortex-M4內核、80MHz |
|
27 |
物聯網安裝調試裝置 |
1、
設備尺寸：長830mm*寬400mm*高670mm。 |
|
|
專業在線教學資源平臺 |
1、學生端后臺 （2）具備項目管理功能，定制化的項目中心集中管理 （3）支持物聯網項目的新建 （4）支持物聯網云網關的配置，支持云網關的設備管理、編輯等功能 （5）提供多種的項目案例配置默認地址，智能家居安居 （6）同時支持手動與默認的物聯網節點配置方案，一種默認節點配置方案；
（7）支持教學題庫查詢，資料下載
（2）新建班級、項目、實驗內容及相關任務 |
|
